![](https://www.becker-hickl.com/wp-content/uploads/2018/11/Zeiss-SPCM-Zen-enbedded-02-2048x1116_Z-1024x558.jpg)
- 两个完全并行的 TCSPC FLIM 通道
- 通过 TCP 与蔡司 ZEN 软件集成
- 共焦和/或多光子 NDD FLIM
- 通过两个 bh多维 TCSPC 技术进行记录
- 紧凑型 bhSimple-Tau或Power-Tau系统
- 两个HPM-100-40 GaAsP 混合探测器
- 可选:HPM-100-06 混合探测器,IRF 宽度 <20 ps FWHM
- 可选:HPM-100-50混合探测器,用于近红外 FLIM
- 可选多波长FLIM
- 卓越的时间分辨率:电 IRF 宽度 3.5 ps FWHM
- 出色的定时稳定性 - 无需记录 IRF
- 时间通道宽度低至 405 fs
- 百万像素 FLIM,高达 2048 x 2048 像素,256 个时间通道
- 同时 FLIM/PLIM
- 检测波长范围从 360 纳米到 900 纳米
- 由 Ti:Sa 激光器、OPO 或bh ps 二极管激光器激发
- 用于多光子 FLIM 和共焦 FLIM 的相同系统
- 探测器可在 NDD 端口和共焦端口之间互换
- 系统模块化:可添加更多 FLIM 通道
- 通过 bhSPCImage NG进行数据分析
Description
从入门级到高级分子成像应用的 FLIM 系统
全新的 Becker & Hickl FLIM 集成到蔡司 Zen 软件中,使您受益匪浅,同时享受无与伦比的用户友好性和最高性能!
对于蔡司 LSM980,我们隆重推出全新的 B&H SPCConnect 软件。它通过 TCP(传输控制协议)将 bhSPCM软件和蔡司 ZEN 软件结合在一起。这意味着 SPCM 与 ZEN 同时运行,两个软件组件可自由交换命令、系统参数和数据。SPCM 可完全在后台运行,即 Zen 用户甚至无需注意到 B&H SPCM 软件正在运行。
这种独特的集成使用户不仅能进行基本的 FLIM 实验,还能执行复杂的测量程序,如自动 Z 堆栈记录、快速时间序列记录、快速触发累积等。

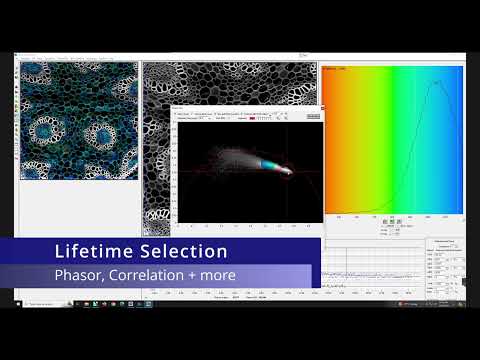

FLIM 图像(第一矩法)直接显示在 Zen 中,并可在 Zen 之外进一步处理。精确的数据分析工具,包括拟合程序等,也可直接从 Zen 中启动:由 GPU 驱动的SPCImage NG软件。它可执行单衰变、双衰变和三衰变分析,并直接提供寿命、成分振幅以及代谢比率、FLIRR、FRET 效率和 FRET 距离等生物相关参数。SPCImage 可在 GPU 上运行,即使图像大小在百万像素范围内,也能在数秒内提供 FLIM 结果。凭借这些功能,新型 FLIM 系统非常适合于从入门级 FLIM 到高端多维分子成像的各种应用。
Becker & Hickl 公司自 2000 年以来一直为蔡司 LSM 系列激光扫描显微镜生产 FLIM 系统。从 LSM 510 开始,为 LSM 710、LSM 780、LSM 880 和 LSM 980 提供 FLIM 系统。所有系统都基于 bh 的多维 TCSPC 技术,具有接近理想的光子效率、超高的时间分辨率、出色的空间分辨率和深度分辨能力、多指数衰减能力和较短的采集时间。
B&H 最近升级了用于蔡司 LSM 980 的 FLIM 系统,配备了新的 TCSPC / FLIM 模块和新软件。标准系统有两个并行超快速记录通道,还可根据需要增加其他通道。使用新型SPC-180NX TCSPC FLIM模块和超快HPM-100 混合探测器,可获得小于 20 ps FWHM(8 ps RMS)的 IRF 宽度。因此,该系统能够分辨出寿命小于 10 ps 的衰变成分。FLIM 系统既可用于多光子显微镜,也可用于共聚焦显微镜。多光子显微镜使用非扫描检测,可从生物组织深层获得清晰图像。共焦系统将探测器连接到扫描仪的光学输出端,使用 LSM 980 的全系列滤光片和针孔选择功能。两种版本的探测器都是兼容的,可以在显微镜的输出端口之间互换。或者,也可以将探测器同时连接到共焦端口和 NDD 端口,并通过软件命令激活。
新型 bh / 蔡司 FLIM 系统可与 bh 的新型集成 SPCConnect 软件一起使用。它在 TCP(传输控制协议)级别上将bh SPCM 软件和蔡司 ZEN 软件结合在一起。实际上,这意味着 SPCM 在 ZEN 框架内运行,两个软件组件可自由交换命令、系统参数和数据。与 DLL 层面的集成相比,TCP 集成的优势在于,除了基本的 FLIM 功能外,还可使用 Z 堆栈记录、时间序列记录、快速触发累积、FLITS 和同步 FLIM / PLIM 等功能。此外,用户还可以立即对两边的功能进行升级。
数据分析由bh 的传奇 SPCImage 数据分析软件执行。它可以进行单衰变、双衰变和三衰变分析,并直接提供寿命、成分振幅和生物相关参数,如代谢率、FLIRR、FRET 效率和 FRET 距离。SPCImage 可在 GPU 上运行,即使是百万像素的图像,也能在数秒内得出 FLIM 结果。凭借这些功能,新型 FLIM 系统非常适合于从入门级 FLIM 到高端多维分子成像的各种应用。
详情请参见 350 页的用户手册 "用于蔡司 LSM 710/780/880 激光扫描显微镜的模块化 FLIM 系统"和"用于 LSM 980 显微镜的手册增编"。
Specifications
寿命测量:时域
激发高频脉冲激光器
原理:利用 bh 的多维 TCSPC 技术进行 TCSPC FLIM
建立寿命图像:光子在到达时间和扫描坐标上的分布
扫描速率:可在任何扫描速率下工作
建立荧光相关数据:绝对光子时间的相关性
一般操作模式双光谱或偏振通道 FLIM、多波长 FLIM
时间序列 FLIM、显微镜控制时间序列、Z-堆栈 FLIM、镶嵌 FLIM、x、y、z、时间、
与 FLIM 同时进行的激发波长多路复用 FLIM、FLITS(荧光寿命-瞬时扫描)、PLIM(磷光寿命成像)、FCS、交叉 FCS、门控 FCS、PCH、
单点荧光衰减记录、单点磷光衰减记录
TCSPC 系统:bh Simple Tau 或 Power Tau TCSPC 系统
并行 TCSPC / FLIM 通道数:典型值2,最多 4
TCSPC / FLIM 模块: SPC-150NX 或 SPC-150NXSPC-150NX 或 SPC-180NX
电气时间分辨率1.5 ps RMS / 3.5 ps FWHM
最小时间通道宽度:405 fs
超过 100 秒的定时稳定性: 优于 0.8 ps RMS
30 分钟以上定时稳定性:优于 5 ps RMS
饱和计数率:每个通道 10 MHz
探测器输入恒定分辨器
来自激光器的参考(同步)输入:恒定分辨器
与扫描同步:通过帧时钟、行时钟和像素时钟脉冲
扫描速率:适用于任何扫描速率
与激光复用同步:通过 TCSPC 模块的路由功能
记录多波长数据:通过路由功能同时记录 16 个通道的数据
实验触发功能:TTL,用于 Z 堆栈 FLIM 和显微镜控制的时间序列
TCSPC 系统的操作模式:单 f(t)、示波器、f(txy)、f(t,T)、f(t) 连续流
FIFO(相关/FCS/MCS)模式、扫描同步输入成像、扫描同步输入与连续流
FIFO 成像、与 MCS 成像相结合的 FIFO 成像、镶嵌成像、时间序列成像
多探测器操作、激光多路复用操作、循环和重复功能、自动保存功能
显示功能(在线):强度图像、门控强度图像、寿命图像、ROI 衰减曲线、衰减曲线、FCS 曲线、强度轨迹。
同时显示的图像数量:8
最大图像格式,像素 X x 像素 Y x 时间通道:4096 x 4096 x 64、2048 x 2048 x 256、1024 x 1024 x 1024、512 x 512 x 4096、256 x 256 x 4096
软件
数据采集软件:bh SPCM,嵌入在 Zeiss ZEN Sosftware 中
操作系统:Windows 10 64 位Windows 10 64 位
数据分析软件:bh SPCImage NG
数据分析原理:使用 GPU 处理的 MLE
模型函数单、双、三指数衰减,带不完全衰减的单、双、三指数衰减,移位分量模型。
IRF 建模:衰变数据的合成 IRF 函数拟合
用于共焦 FLIM 的激发源:1 至 4 ps 二极管激光器
可用波长:375 毫米至 785 纳米
重复率20、50、80 MHz 和连续波
脉冲宽度:40 ps 至 100 ps
用于多光子 FLIM 的激发光源:Zeiss LSM NLO 系统的 Ti:Sa 激光器
探测器:HPM-100-40 混合探测器,带 GaAsP 阴极,波长 300 至 710 纳米
可选:HPM-100-06 探测器,<20 ps FWHM IRF 宽度,300 至 600 纳米
可选:HPM-100-50 探测器,波长 400 至 900 纳米
可选:MW-FLIM GaAsPMW-FLIM GaAsP 多波长探测器
如需了解更多规格,请参阅用于蔡司 LSM 710 / 780 / 880 系列显微镜的 FLIM 系统用户手册。
Downloads
Documents
手册
- FLIM Systems for Zeiss LSM 710 / 780 / 880 Family Microscopes
- FLIM Systems for Zeiss LSM 980 Microscopes
- The bh TCSPC Handbook 10th edition, 2023
- FLIM Systems for Laser Scanning Microscopes – Overview Brochure
- SPCImage NG – Overview Brochure
- Bigger and Better Photons: The Road to Great FLIM Results
- The bh FLIM Technique – More than Lifetime Imaging
- FLIM Systems for Zeiss Laser Scanning Microscopes – Overview Brochure
bh FLIM 系统的应用领域是分子成像。典型的应用包括离子浓度、pH 值或局部粘度成像,通过 FRET 进行蛋白质相互作用实验,以及通过 NADH 和 FAD 的荧光衰减结合氧气测量进行代谢成像。在这些应用中,bh FLIM 系统具有高灵敏度、高时间分辨率、高定时稳定性,并能将多指数衰减曲线分解为各个组成部分。其他优势还包括能够记录毫秒级的快速生理效应 FLIM,以及同时记录多个激发和发射波长。
Applications
- FLIM of Fast Physiological Effects
- Molecular Imaging by FLIM
- FRET Imaging by FLIM
- Simultaneous Metabolic Imaging and pO2 Imaging
- Personalized Chemotherapy
- TCSPC FLIM
- Metabolic Imaging by FLIM
- Multi-Wavelength FLIM
- Simultaneous FLIM / PLIM
- Fluorescence Correlation – FCS
- Fluorescence Cross Correlation – FCCS
- Antibunching Experiments by TCSPC
Gallery
用于 Zeisss LSM 的 bh FLIM 系统的基本功能
- 从入门级 FLIM 到高端多维分子成像功能
- 多光子 FLIM
- 共焦 FLIM
- 1 到 4 个波长通道的并行记录
- 两个激发波长的复用记录
- 16 个波长通道的多波长 FLIM
- 多光子多光谱 NDD FLIM
- 通过可选的 FASTAC FLIM 系统实现快速采集 FLIM
- 可用 bh Express FLIM 技术实现快速 FLIM
- 近红外 FLIM
- 时间序列 FLIM:快速时间序列或显微镜控制时间序列
- Z 叠加 FLIM
- 空间镶嵌 FLIM
- 生理效应的时间镶嵌 FLIM,每幅图像可低至 40 毫秒
- FLITS:在线性扫描中记录瞬时寿命效应,分辨率低至 1 毫秒
- 与 FLIM 同时进行的 PLIM(磷光寿命成像
- 快速预览模式
- 在仪器配置和操作模式之间轻松切换
- 以 LSM 的任何扫描速率运行
- 高分辨率图像,高达 2048 x 2048 像素
- FCS 和 Cross-FCS,由于使用混合探测器,因此无后脉冲
